Comment régler vos problèmes de photocellules ?
Temps de lecture : 3 min
Mise à jour : juillet 2024
Dans cet article, nous répondons à toutes vos questions sur les photocellules. Vous découvrirez comment les installer, les entretenir, et les tester pour vous assurer de leur bon fonctionnement. En cas de problèmes, nous vous guiderons pour les dépanner efficacement. Si, après avoir lu cet article, vous avez encore besoin d'aide, notre équipe est là pour vous renseigner. N'hésitez pas à nous contacter via notre page de contact.
Comprendre le fonctionnement des photocellules
Les photocellules sont des accessoires essentiels de votre système de motorisation de portail, assurant la sécurité pour vous et votre famille. Elles se composent généralement d'une cellule émettrice et d'une cellule réceptrice qui communiquent via un rayon infrarouge.
Il existe plusieurs types de photocellules :
- Filaire : Les deux photocellules sont connectées directement à l’armoire de commande.
- Réflex : Utilise un réflecteur pour renvoyer le signal vers une seule photocellule réceptrice, connectée à l’armoire de commande.
- Sans fil : Utilise des ondes radios pour transmettre les signaux entre les photocellules et l’armoire de commande, évitant ainsi le besoin de câblage.
Ces différents types de photocellules offrent des options adaptées à diverses configurations d'installation et besoins spécifiques en matière de sécurité. Assurez-vous de choisir les photocellules qui conviennent le mieux à votre système de motorisation et à votre environnement.
Les photocellules ne sont pas obligatoires pour les particuliers. Cependant, il est recommandé de les installer pour sécuriser votre motorisation. Elles doivent être accompagnées d'une lampe ou d'un feu clignotant. Ce dispositif est obligatoire pour alerter les véhicules et les personnes à proximité que le portail est en fonctionnement.
Les photocellules détectent les obstacles lors de l'ouverture ou de la fermeture de votre portail.
Identifier les problèmes sur photocellules
Vous pouvez rencontrer différents problèmes avec vos photocellules. Si elles sont abîmées, nous vous recommandons d'en commander de nouvelles.
→ Voir la gamme de photocellules en vente sur notre boutique en ligne.
Parfois, elles peuvent s'activer automatiquement sans intervention de votre part. Voici les étapes à suivre pour régler ce problème :
- Vérifiez si elles sont bien installées au bon niveau et à bonne distance. Consultez les recommandations figurant dans votre notice.
- Vérifiez que des saletés ne se sont pas déposées sur vos photocellules. Cela peut empêcher la bonne diffusion du signal. Nettoyez-les délicatement et procédez à un nouveau test.
- Si le problème persiste, il peut s'agir d'un problème interne. Dans ce cas, rapprochez-vous de votre revendeur ou de votre installateur.
Aligner correctement les photocellules
Pour vérifier l'alignement correct des photocellules, vous pouvez effectuer un test simple : appuyez sur la touche "Test" de la photocellule réceptrice, puis refermez le capot de protection.
Si la LED sur la cellule s'éteint, vos photocellules sont alignées. Si elle clignote, cela indique un problème d'alignement à corriger.
Vidéo d'aide à la détection de problèmes de photocellules
Évitez les problèmes de photocellules contre les intrusions
Les photocellules sont souvent la source de pannes sur les portails automatiques. Les infiltrations d'eau de pluie sont fréquentes, mais les visites d'araignées, de limaces et de petits lézards sont les plus problématiques. Ces intrus peuvent causer des dysfonctionnements désagréables. Pour assurer un fonctionnement optimal et durable, voici quelques précautions essentielles lors de l'installation.

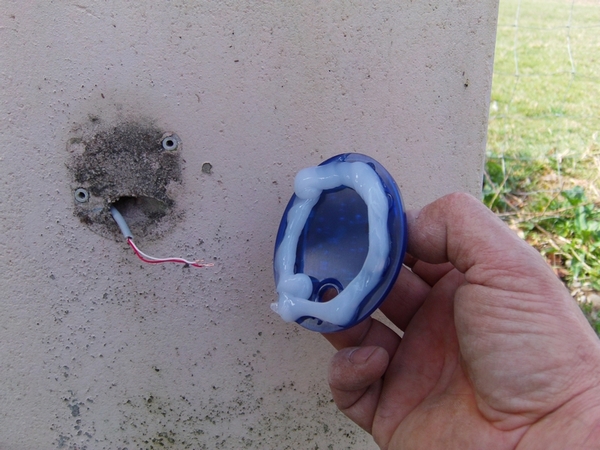

Application de silicone sur les photocellules
Avant de fixer la cellule sur le pilier, appliquez un cordon de silicone à l'arrière et assurez-vous de bien l'écraser contre son support. Une fois fixée, retirez l'excédent de silicone.

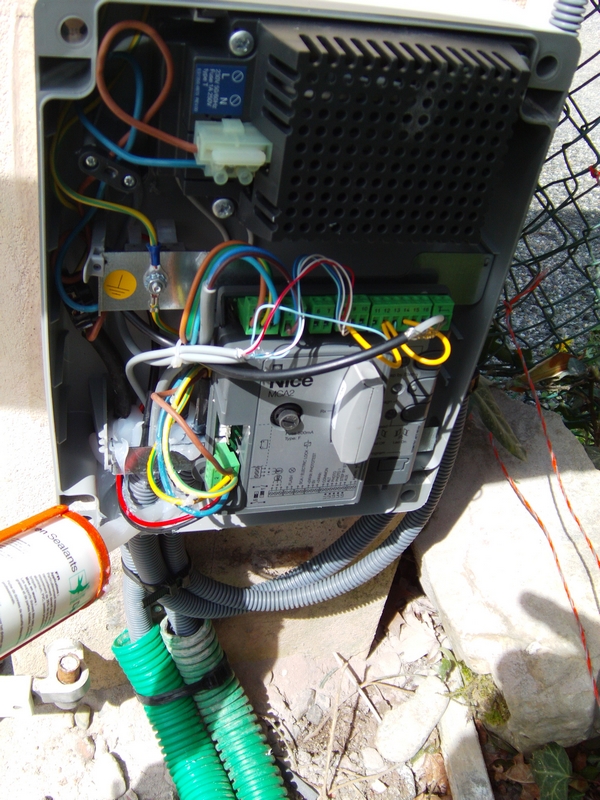

Protection des passages de câbles
Pensez à protéger tous les passages de câbles débouchant dans l'armoire de commande. Tous les orifices doivent être soigneusement obturés pour éviter toute intrusion nuisible au bon fonctionnement de votre automatisme.
En prenant ces mesures simples, non seulement vous protégez votre système automatisé contre les intrusions indésirables, mais vous préservez également la sécurité des petits animaux en évitant tout risque électrique potentiellement dangereux pour eux. N'oubliez pas de visiter notre boutique en ligne pour découvrir nos solutions adaptées !
Suivez Habitat-Automatisme sur les réseaux sociaux !
- Vous lisez actuellement la page 1
- Page 2
- Page 3
- Page Suivant
J'en suis au même stade ... quand j'appuie sur la télécommande, le portail s'ouvre et ne se referme plus. Serait ce un problème de photocellule ou de contacteur fin de course.
Qu'en est il ?
Merci
Le problème que vous décrivez, où le portail s'ouvre, mais ne se referme plus, est souvent lié aux photocellules de sécurité ou à un souci avec les fins de course. Voici les deux causes probables :
Photocellules de sécurité : Si les photocellules sont mal alignées, obstruées ou défectueuses, elles peuvent empêcher la fermeture du portail, pensant qu'il y a un obstacle. Vérifiez que les photocellules sont propres, correctement alignées et fonctionnent bien. Vous pouvez aussi essayer de désactiver temporairement les photocellules pour tester si le portail se ferme correctement sans elles.
Fins de course : Si les fins de course électroniques sont mal réglées, le portail pourrait ne pas recevoir le signal de fermeture. Vérifiez si les fins de course sont correctement programmées après l'installation de la nouvelle carte. Assurez-vous que la reconnaissance du système a bien calibré les fins de course.
Cordialement,
L'équipe Habitat Automatisme
je viens d'acheter une maison avec équipement nice et cellules bluebus qui étaient débranchées , je viens de tout refaire et rebrancher correctement sauf que quand les cellules sont allumées mon portail s'arrête deux fois avant que je puisse a nouveau l'ouvrir et par contre je ne peut plus le refermer ... je viens de regarder les commentaires , est-ce un problème de polarité des moteurs ? c'est quoi exactement ? merci je ni comprend trop rien la
Cela est surement dû à un problème de cellule, il faudrait contacter un dépanneur pour savoir d'ou vient le problème.
https://www.habitat-automatisme.com/pieces-detachees/accessoire-securite/cellule-photoelectrique.html
Bien à vous,
L'équipe Habitat Automatisme
Sur ma motorisation Nice hop je n’arrive pas à changer le sens de fonctionnement des cellule.
Lorsque le portail est en mode fermeture rien ne se passe si je passe devant les cellules, par contre s’il est en mode ouverture et que je passe devant les cellules il se referme.
J’ai essayé interverti les câbles de connexion mais toujours le même problème.
Merci pour votre aide bonne journée
Le problème est dû à vos moteurs mal branchés : vous devez inverser la polarité de chaque moteur.
Bien à vous,
L'équipe Habitat Automatisme
Pendant cette période de blocage il affiche "activation photocellule". Pouvez-vous m'indiquer comment résoudre ce problème ? Merci d'avance
Celà est dû à un problème de cellules. Il faudrait que vous trouviez pourquoi ces cellules se mettent en défauts (c'est peut-être un problème de condensation).
Bien à vous,
L'équipe Habitat Automatisme
Mon portail CAME fonctionne correctement lorsqu'il est alimenté en 230v et lors d'une coupure secteur la batterie prend le relais mais affiche un défaut C1, lors de la dépose du fusible des accessoires sur la carte il refonctionne correctement mais sans interphone et toujours sur batterie !
Une idée ?
Merci d'avance.
Cordialement.
Je ne suis pas certain de comprendre complètement le problème lié au Défaut C1, qui semble être un souci avec la cellule.
Il serait peut-être plus approprié de contacter un professionnel pour obtenir de l'aide.
Bien à vous,
L'équipe Habitat Automatisme
Il faudrait vérifier le câblage des cellules, les changer ou les supprimer.
Bien à vous,
L’équipe Habitat Automatisme
Il ne faut pas reprogrammer la carte si c'est des cellules à contact, en revanche si c'est à BUS il faut refaire une reconnaissance des dispositifs.
Bien à vous,
L'équipe Habitat Automatisme
j ai un portail FAAC 391 avec système E024S et je viens de remplacer mes cellules par des cellules standards que j'ai reliées directement à la carte électronique pour les tester.
Elles sont bien allumées et qd je passe ma main au milieu la cellule mère claque bien et la led orange s'allume en dessous de la rouge; cela devrait interrompre le fonctionnement du portail à l'ouverture ou fermeture mais il ne se passe rien.
Est ce un problème de cellules, de carte électronique, ou de programmation ? merci de votre réponse ...
Il n'est pas possible de mettre des cellules std sur la carte E024S, il faudrait obligatoirement des cellules FAAC BUS.
Bien à vous,
L'équipe Habitat Automatisme
Cela signifie que c'est mal branché, ou il y a une erreur de programmation.
Bien à vous,
L’équipe Habitat Automatisme
Merci de votre retour
Pour que les cellules fonctionnent correctement, il est nécessaire de les débrancher des bornes 2 et C1 et de les relier entre elles.
Bien à vous,
L'équipe Habitat Automatisme
J ai essayé d enlever les bornes mais j'ai toujours le même soucis
C1 s affiche toujours
Comment puis-je faire pour pour les désactiver du programme
En vous remerciant par avance et merci de votre réponse
Cordialement
C1 indique un défaut de cellule. Pour le désactiver, il faut placer un shunt entre les bornes 2 et C1.
Bien à vous,
L'équipe Habitat Automatisme
